Профессиональный цифровой микроскоп для пайки: как найти «свой» инструмент и не разочароваться

Профессиональный цифровой микроскоп для пайки: как найти «свой» инструмент и не разочароваться

Когда работаешь с SMD-компонентами, понадобится не только твёрдая рука, но и острое зрение. С микроскопом вы не просто «рассматриваете детали» — вы контролируете качество пайки, выявляете скрытые дефекты и экономите время. Проблема в том, что витрины переполнены десятками моделей, каждая из которых обещает «самое лучшее изображение». Ниже разобрали, какие характеристики действительно важны, а какие можно смело игнорировать.

1. Рабочее расстояние: свобода движений под объективом

Первое, что определяет удобство пайки, — это дистанция между объективом и платой.

  • 2–4 см у бюджетных USB-микроскопов: пространства практически нет, паяльник всё время рискует коснуться корпуса.
  • 6–8 см у компактных моделей с дисплеем: подойдёт для хобби, но при серьёзном ремонте быстро ощутите нехватку места.
  • 12–16 см у профессиональных систем: оптимальный зазор для работы термопинцетом, феном или паяльником без страха испачкать оптику флюсом.

Чем больше рабочее расстояние при достаточной кратности, тем меньше вероятность перегреть объектив или случайно задеть его инструментом.

2. Увеличение: реальная польза вместо «маркетинговых» 1000×

  • 8-20× — базовый диапазон для монтажа и демонтажа компонентов.
  • 40-100× — поиск микротрещин, оценка состояния дорожек, контроль заливки шаров BGA.
  • 150-200× — редкие случаи: лабораторная экспертиза, фото- и видеофиксация дефектов.

Лучше иметь качественный оптический зум с плавной регулировкой, чем огромную «цифровую» цифру без детализации.

3. Штатив: стабильность = точность

Устойчивый штатив не бросается в глаза в рекламных буклетах, но в реальной работе играет ключевую роль.

  • Металлическая конструкция — ни люфтов, ни пружинящих элементов.
  • Основание ≥ 20×20 см — микроскоп не опрокинется при случайном задевании.
  • Точная механика фокусировки — настройка резкости не сдвигает изображение.

Пластиковые стойки дешевы, но быстро разбалтываются и вызывают дрожание картинки.

4. Камера: чёткая картинка без лагов

  • ≥ 30 fps — минимум для комфортной пайки; 60 fps делают движение паяльника абсолютно плавным.
  • Full HD достаточно для большинства задач, 4K — для тех, кто снимает обучающие ролики или проводит инспекцию под увеличением.
  • Низкая задержка — особенно при HDMI-подключении: движение руки отображается мгновенно.
  • Автофокус экономит время, когда высота объекта всё время меняется.

Чем меньше задержка и выше частота кадров, тем легче глазам и точнее пайка.

Профессиональный цифровой микроскоп для пайки: как найти «свой» инструмент и не разочароваться

5. Экран: важно не только разрешение

  • Диагональ от 7″: мельче — приходится щуриться.
  • Разрешение 1024×600 даёт базовую резкость; Full HD и 4K превращают мелкие детали в «картинку под лупой».
  • HDMI-выход позволяет подключить любой внешний монитор, если нужна большая диагональ.

Если встроенный дисплей низкого класса, лучше выбрать «безэкранную» версию и добавить хороший монитор.

6. Подсветка: свет без теней и бликов

  • Кольцевая LED-лампа диаметром 7–12 см и мощностью ≥ 5 Вт заполняет всё поле пайки равномерным светом.
  • Регулировка яркости избавит от ненужных бликов на лацированных дорожках.
  • Лучевая подсветка полезна дополнительно: подчёркивает микрорельеф, но не заменяет кольцевую.

Хороший свет делает работу «под объективом» в разы комфортнее.

7. Наклон: эргономика и привычка

Те, кто привык к стереомикроскопу, часто ощущают дискомфорт при строго вертикальной оптике. Модели с поворотом корпуса возвращают привычное чувство глубины и упрощают ориентирование паяльником.

8. Конкретные модели, которым уже доверяют

Чтобы не тратить вечера на сравнение десятков вариантов, рассмотрите решения от производителей, которые фокусируются именно на оборудовании для пайки, таких как Арстек:

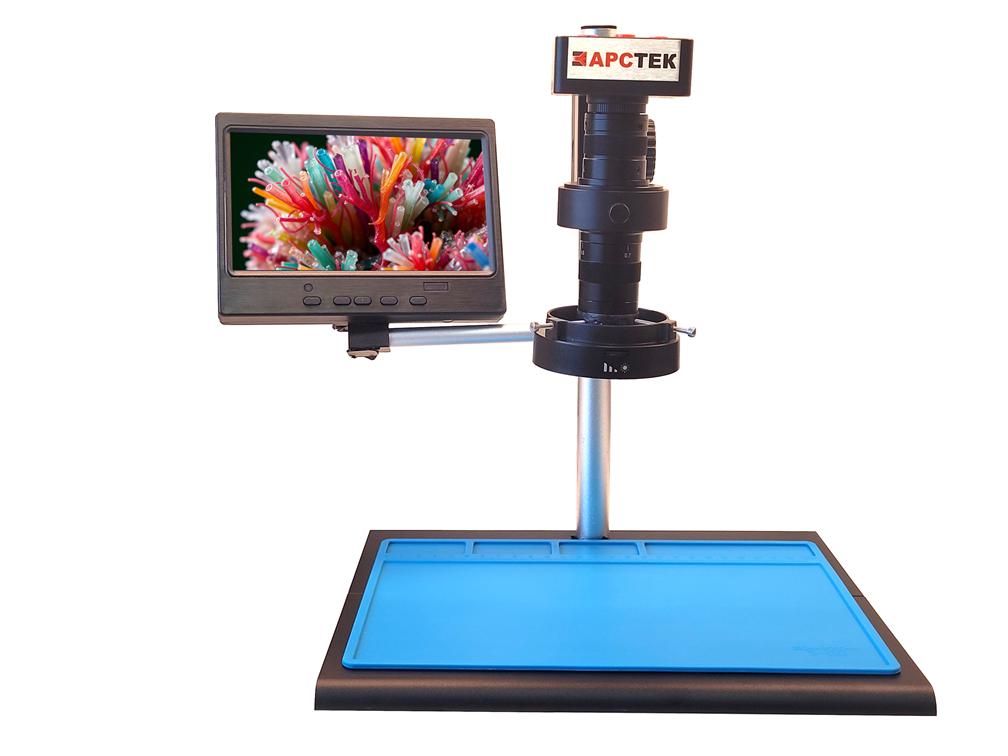

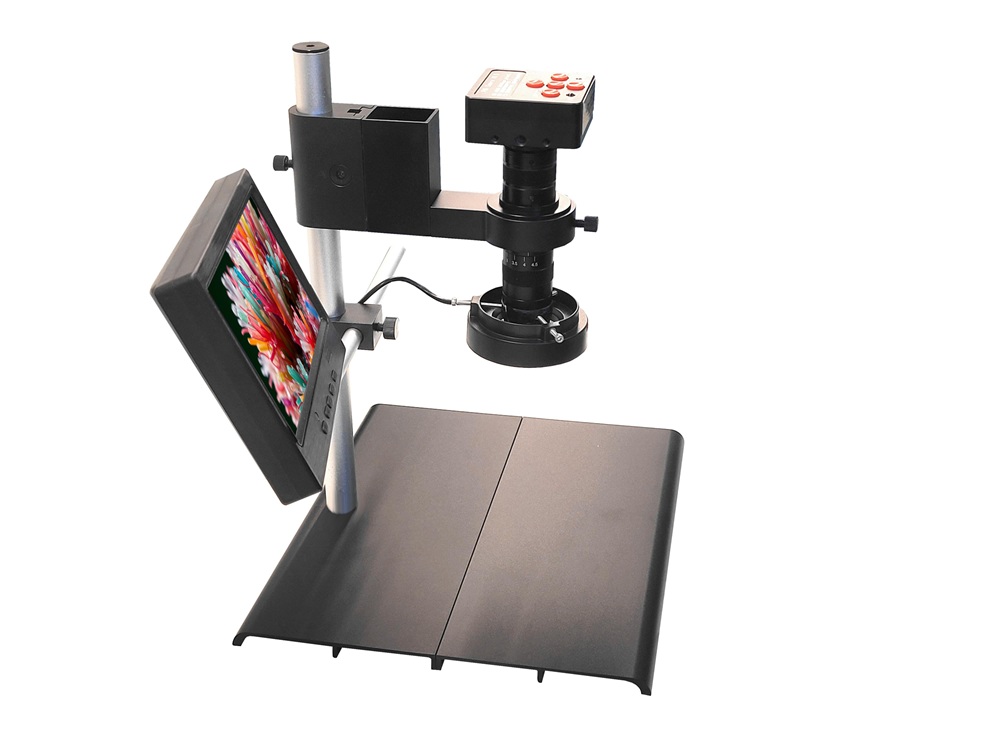

  • ARSTEK MIMIC — цифровой микроскоп с экраном, сбалансированный по цене и функционалу.
  • ARSTEK MIMIC BM — та же оптика, но без дисплея: подключается к любому монитору.
  • ARSTEK SZ0750 — стереомикроскоп с портом под камеру, даёт настоящее объёмное изображение.
  • ARSTEK SZ0745 — бинокулярная оптика высокого класса для тех, кто предпочитает классический подход.

Полный перечень характеристик, демонстрационные видео и цены доступны по ссылке микроскопы для пайки от Арстек — загляните, чтобы узнать про них подробнее.

Итог: микроскоп как инвестиция в качество работы

Верный микроскоп экономит нервы, бережёт зрение и делает пайку точнее — а значит, снижает количество брака и переделок. Смело вкладывайтесь в надёжную оптику, устойчивый штатив и честную камеру: инструмент окупится быстрее, чем кажется.

Если остались вопросы или нужно подобрать модель под специфическую задачу — специалисты Арстек помогут выбрать оптимальный вариант без переплаты и «маркетинговых чудес».
