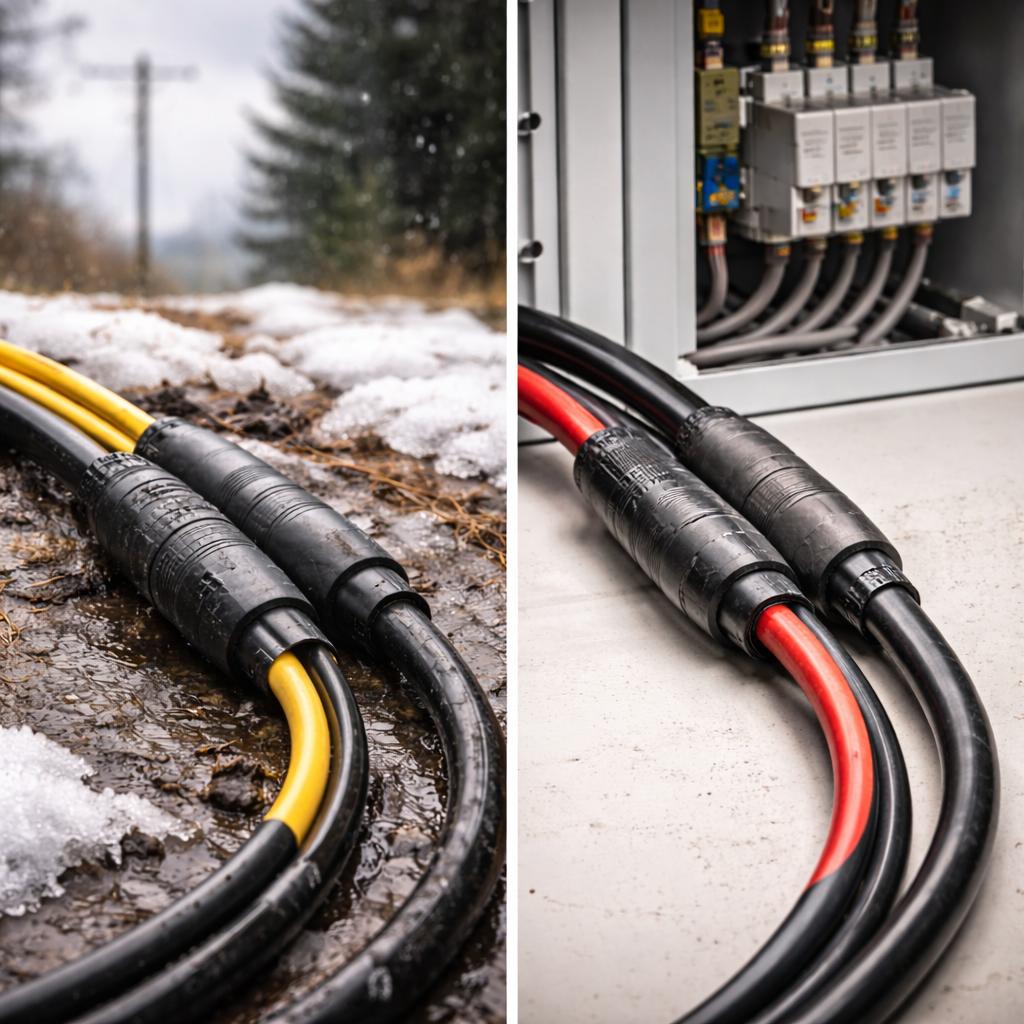

Чем отличаются кабельные муфты для улицы и для помещений

Кабельная муфта всегда работает в связке с окружающей средой. Даже при одинаковом типе кабеля и схожей электрической нагрузке условия, в которых установлена муфта, принципиально меняют требования к её конструкции, материалам и ресурсу. Именно поэтому разделение на муфты для помещений и для улицы — не формальное, а инженерное.

Если посмотреть, как такие изделия представлены в каталоге на https://raychem.su/, можно заметить, что муфты группируются не только по типу кабеля или напряжению, но и по условиям эксплуатации. Это отражает реальные различия, которые становятся критичными уже через несколько сезонов работы.

В этой статье подробно разберём, чем отличаются кабельные муфты для улицы и для помещений, и почему попытка заменить одни другими почти всегда приводит к проблемам.

Разная среда — разные требования

На первый взгляд может показаться, что муфта в помещении и муфта на улице выполняют одну и ту же задачу: изолируют и защищают соединение. Но фактически они работают в совершенно разных условиях.

Помещение

Для внутренних условий характерны:

  • относительно стабильная температура;

  • отсутствие прямого воздействия осадков;

  • минимальный уровень ультрафиолета;

  • контролируемая влажность;

  • ограниченные механические воздействия.

Даже в производственных помещениях среда остаётся предсказуемой по сравнению с уличной.

Улица

Наружная эксплуатация означает:

  • постоянные перепады температуры;

  • дождь, снег, конденсат;

  • ультрафиолетовое излучение;

  • загрязнения;

  • сезонные и суточные циклы расширения и сжатия материалов.

Муфта для улицы должна быть рассчитана именно на такую нестабильную и агрессивную среду.

Температурные различия и их влияние

Муфты для помещений

Внутренние муфты обычно проектируются под:

  • ограниченный температурный диапазон;

  • отсутствие резких температурных скачков;

  • минимальные циклы нагрев–охлаждение.

Материалы таких муфт могут быть более «мягкими» в плане требований: они не обязаны сохранять эластичность при сильном морозе или экстремальной жаре.

Муфты для улицы

Уличные муфты должны:

  • сохранять свойства при отрицательных температурах;

  • не терять форму и герметичность при жаре;

  • выдерживать многократные температурные циклы.

Особенно критичны переходы через ноль: именно в этот момент возникают микродеформации, которые со временем разрушают уплотнения и оболочки.

Влага и герметизация

Внутренние условия

В помещении муфта редко контактирует с водой напрямую. Даже при повышенной влажности риски ограничены:

  • отсутствием давления воды;

  • меньшим количеством циклов намокания и высыхания;

  • минимальным воздействием грязи и солей.

Поэтому для помещений допускаются конструкции с упрощённой герметизацией или вовсе без неё — в зависимости от назначения линии.

Улица и наружные трассы

На улице ситуация принципиально иная:

  • осадки воздействуют регулярно;

  • вода может проникать под давлением;

  • присутствует капиллярный эффект;

  • влага задерживается внутри конструкции.

Уличные муфты проектируются как герметичные системы, где каждый слой работает на предотвращение проникновения воды и сохранение сухой внутренней среды.

Ультрафиолет как фактор разрушения

Помещение

Внутренние муфты практически не подвержены воздействию UV. Даже при наличии освещения разрушение полимеров происходит крайне медленно.

Улица

Для уличных муфт ультрафиолет — один из ключевых факторов старения. Под его воздействием:

  • материал теряет эластичность;

  • появляются микротрещины;

  • ускоряется разрушение оболочки.

Поэтому муфты для наружной установки изготавливаются из материалов с UV-стабилизаторами и рассчитаны на длительное пребывание под солнечным светом.

Механические нагрузки и внешние воздействия

В помещениях

Механические нагрузки обычно ограничены:

  • статическим положением кабеля;

  • минимальной вибрацией;

  • редкими случайными воздействиями.

Муфта чаще всего защищена конструкциями здания.

На улице

Уличные муфты сталкиваются с:

  • вибрацией от транспорта или оборудования;

  • подвижками грунта;

  • ветровыми нагрузками;

  • возможными механическими воздействиями при обслуживании.

Это требует более прочных оболочек, усиленной конструкции и лучшей фиксации кабеля в муфте.

Загрязнения и агрессивная среда

Внутренние муфты

Даже в промышленных помещениях загрязнения, как правило, контролируемы. Контакт с агрессивными веществами ограничен, а очистка возможна.

Наружные муфты

На улице муфта может контактировать с:

  • пылью и грязью;

  • солями;

  • выхлопами;

  • промышленными выбросами;

  • грунтовыми загрязнениями.

Материалы наружных муфт должны быть устойчивы к таким воздействиям и не терять свойства при длительном контакте с загрязняющей средой.

Конструктивные различия

Муфты для помещений

Часто имеют:

  • более компактную конструкцию;

  • меньшую толщину защитных слоёв;

  • упрощённую систему уплотнений.

Их ресурс рассчитывается исходя из стабильных условий работы.

Муфты для улицы

Обычно отличаются:

  • многослойной защитой;

  • увеличенной толщиной оболочек;

  • дополнительными герметизирующими элементами;

  • запасом по механической прочности.

Даже если внешне такие муфты похожи, внутренняя конструкция у них принципиально разная.

Почему нельзя менять местами

Распространённая ошибка — установка «внутренней» муфты на улице или наоборот.

Если использовать муфту для помещения на улице

Со временем появляются:

  • нарушения герметичности;

  • ускоренное старение материалов;

  • проникновение влаги;

  • отказ соединения.

Если использовать уличную муфту в помещении

Технически она будет работать, но:

  • окажется избыточной;

  • будет дороже без реальной необходимости;

  • может быть менее удобной при монтаже в ограниченном пространстве.

Как различие условий влияет на срок службы

Срок службы муфты напрямую связан с тем, насколько её конструкция соответствует среде эксплуатации. Муфта, подобранная «по условиям», работает весь расчётный срок линии. Муфта, установленная вне своей среды, начинает деградировать значительно раньше — иногда незаметно, но необратимо.

Итог

Кабельные муфты для улицы и для помещений различаются не внешне, а по сути: по материалам, конструкции и запасу прочности. Условия эксплуатации — температура, влага, ультрафиолет, механические и химические воздействия — формируют требования к муфте так же жёстко, как и электрические параметры кабеля.

Именно поэтому при выборе кабельной муфты важно в первую очередь определить, где и в каких условиях она будет работать, а уже затем переходить к типу, конструкции и характеристикам. Такой подход позволяет избежать преждевременных отказов и обеспечивает стабильную работу соединений на протяжении всего срока службы.
